功能概述

MS90C104 芯片能夠?qū)?nbsp;5 通道的低壓差分信號（LVDS）轉換成 35bit 的 TTL 數據。

時鐘通道經過鎖相之后與數據通道并行輸出。在時鐘頻率為 175MHz 時，30bit 的 RGB 數據、3bit 的 LCD 時序數據和 2bit 的控制數據以 1225Mbps 的速率在每個 LVDS 數據通道中傳輸。輸入 時鐘頻率為 175MHz 時，數據的傳輸速率為 765.6Mbytes/sec。此款芯片是解決高帶寬、高速TTL信號層面的電磁干擾和電纜長度問題的理想產品。

   特點

頻率范圍：8-175MHz 時鐘信號

較少的總線減少了連線尺寸和費用

供電電源 3.3V

低功耗模式

支持 VGA、SVGA、XGA、SXGA

6.125Gbps 數據吞吐量

765.6Megabytes/sec 帶寬

減小 LVDS 擺幅來減小電磁干擾（300mV LVDS 擺幅）

PLL 不需要外部結構

遵循 TIA/EIA-644 LVDS 標準

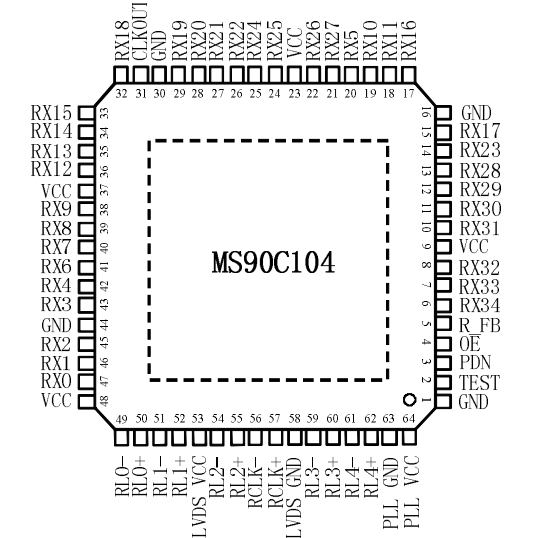

封裝：TQFP64
