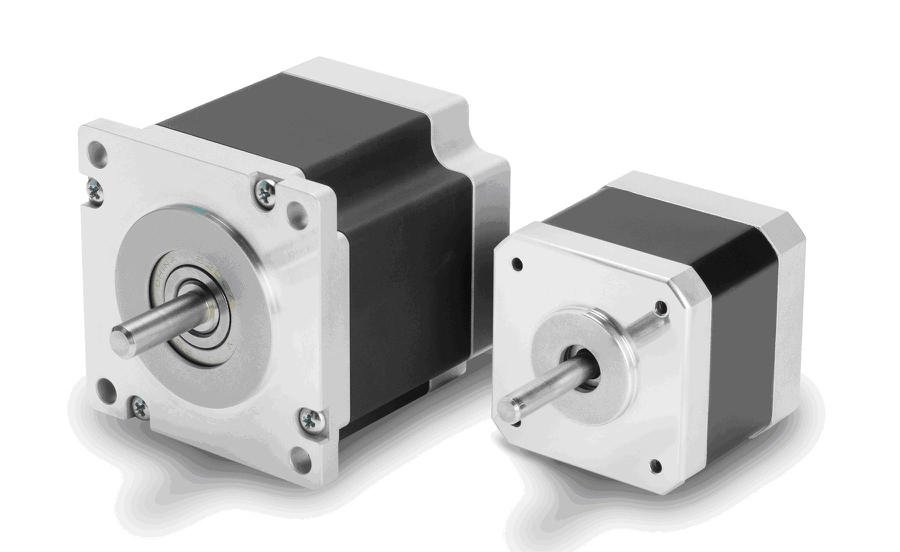

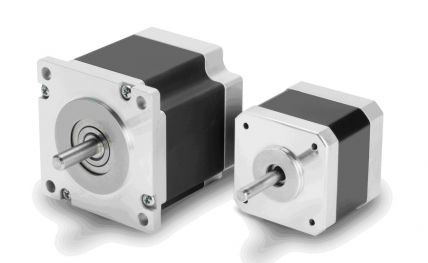

MS3998 是一款四通道可編程電流的 DMOS 全橋驅動器，可以驅動兩個步進電機或 者四個直流電機。每個全橋的驅動電流在 36V 電源下可以工作到 1.2A。MS3998 集成了 固定關斷時間的 PWM 電流校正器；另外，芯片還集成了一個四通道 8bit 的 DAC（數模 轉換器），實現驅動器的通道電流的數字化控制；通過數字 I2C 接口對 DAC 輸入編程， 可實現 256 微步進式電機驅動。PWM 電流校正器使用混合衰減模式，可以減小音頻電 機噪聲，提高步進精度以及降低功耗。芯片還內置內部同步整流控制電路以降低 PWM 工作時的功耗。 芯片集成的保護電路有熱關斷遲滯，低壓關斷保護（UVLO）以及翻轉電流保護，因 此可以不需要特定的電源啟動次序。

    MS3998 采用 TQFP48 封裝

芯片特性：

■ 36V 輸出

■ 四通道全橋

■ 四通道 8bitDAC

■ DAC 可編程 1 倍或 2 倍的輸出

■ 雙步進電機驅動

■ 大電流輸出

■ 3.3v和5v邏輯

■ 同步整流

■ UVLO

■ 過熱保護，翻轉保護
